Cet outil est proposé par David Le_Zou.

Préambule

  • Lire ce tutoriel complètement, si besoin plusieurs fois, avant de commencer.
  • Je ne précise aucune référence de pièce qui pourrait différer sur votre véhicule. (carter/filtre notamment)
  • Cette opération a été effectuée sur une Mustang Coupe 1966, V8 289ci, Boite manuelle 3 vitesses. Ce tutoriel peut ne pas s’appliquer à votre véhicule si ses caractéristiques sont différentes.

  • Outils utilisés par l’auteur : clés/douilles 8mm/13mm pour la grille de face avant, clés/douilles 7/16, 9/16 , ½ ,7/8 rallonge et cliquet, clé à filtre à huile, maillet en caoutchouc/bois, pansements, pince coupante, grattoir a joint/decapjoint.
  • Des chiffons, beaucoup. Un grand carton plat, un récupérateur d’huile, un entonnoir
  • Un pont ou cric/chandelles

Installation d’un radiateur d’huile (Hayden 457 => https://www.rockauto.com/en/moreinfo.php?pk=3843678&jsn=1 )

(Pour le remplacement du carter/pompe à huile/crépine, rendez-vous directement à l’étape 10)

Étape 1 : lever la voiture et s’assurer qu’elle est stable. Installer un grand carton à plat, le récupérateur d’huile sous le carter et vider l’huile (je l’ai fait à froid pour ne pas me bruler pour la suite, donc c’est plus long mais nous ne sommes pas presses).

S’il fait beau, mettez votre bidon d’huile moteur neuve au soleil pour la fluidifier.

Étape 2 : démonter la face avant et un des 2 klaxon (le gauche pour moi)

Étape 3 : Assembler les connecteurs coniques au radiateur et a l’intercalaire de filtre. Utiliser de la bande téflon si besoin pour l’étanchéité.

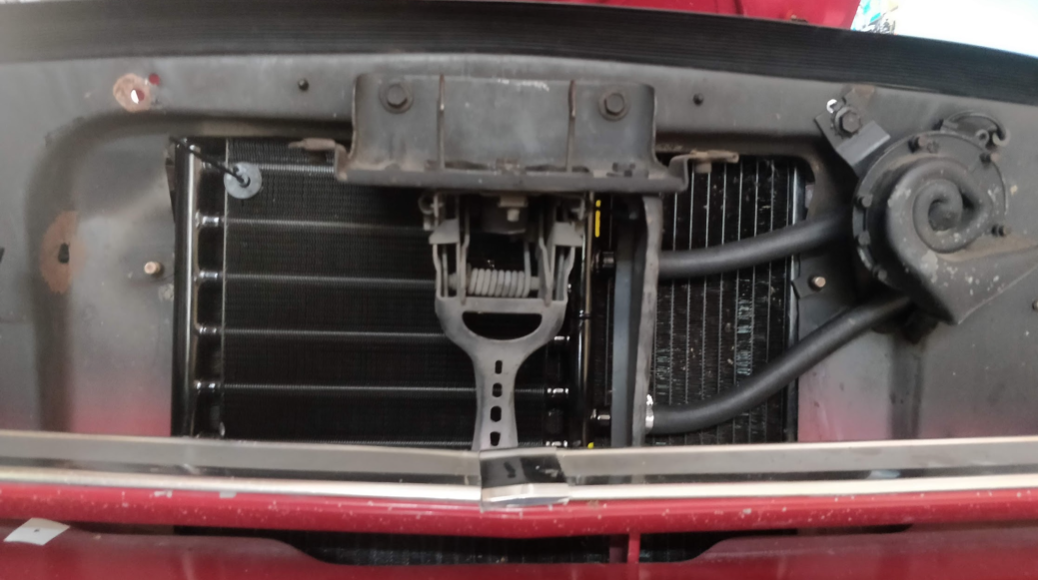

Étape 4 : manœuvrer le radiateur a huile en place avec précaution et le placer de manière à pouvoir passer les durites sans les couder. Dans mon cas j’utilise une ouverture (cote conducteur) faite pour les durites de climatisation.

Le radiateur est fixe contre le radiateur moteur ou clim par 4 tiges en plastiques et 4 carrées de mousse intercalées.

Fixer le radiateur, couper les tiges.

Étape 5 : enlever le filtre à huile, choisir le bon adaptateur pour l’intercalaire (se servir de l’ancien filtre pour essayer les différent pas et trouver le bon. Insérer le joint torique dans son logement de l’intercalaire, déposer un peu d’huile neuve et le visser en place. Pensez à orienter les 2 connecteurs de manières a pouvoir connecter les durites et à ne pas créer de coude.

Dans le cas présent : orientation vers le bas :

Étape 6 : huiler le joint du nouveau filtre (plus court si besoin à cause de l’intercalaire) et le visser. Laisser environ 1cm entre le filtre et l’intercalaire

Étape 7 : installer les durites. Sur l’intercalaire la sortie d’huile est à gauche (vu avec la face du joint torique en haut). Dans mon cas la sortie d’huile de l’intercalaire va vers l’entrée supérieure du radiateur. Connecter en 1er la durite côté sortie de l’intercalaire (ne pas oublier le collier), puis entrée cote radiateur. Couper et installer les colliers. Procéder ensuite en partant de la sortie du radiateur (en bas pour moi) jusqu’à l’entrée de l’intercalaire (connecteur de droite avec la face du joint torique en haut). Couper et installer les colliers. Serrer uniquement le côté radiateur.

Étape 8 : Munissez-vous d’un entonnoir et d’environ 1l d’huile moteur neuve.

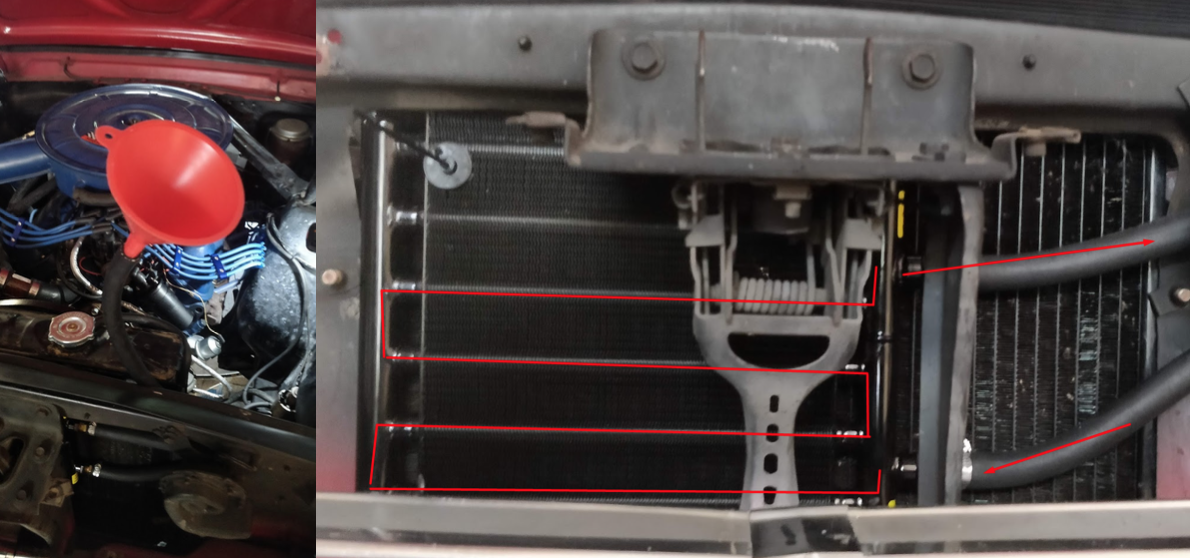

Débrancher la durite cote entrée de l’intercalaire (droite) et la placer en hauteur. Placer l’entonnoir dans la durite et verser l’huile doucement afin de remplir le radiateur et chassez un maximum l’air.

Vous pouvez aussi choisir de pré remplir le radiateur avec les 2 ouvertures en haut, mais c’est vite le bazar après quand il faut l’installer plein d’huile. A vous de voir…

Dès que l’huile commence a couler entre l’intercalaire et le filtre, arrêter de remplir, revisser le filtre et installer la durite sur l’intercalaire.

Il y aura inévitablement de l’air dans le système, on fera un appoint d’huile plus tard.

Utiliser les colliers plastiques fournis pour maintenir les 2 durites en place.

Étape 9 : remonter le klaxon et la face avant.

J’ai mis quasiment 3h pour en arriver là, donc mon carter était quasiment vide et au goutte à goutte.

Remplacement du carter d’huile, de la pompe à huile, de la crépine.

Étape 10 :

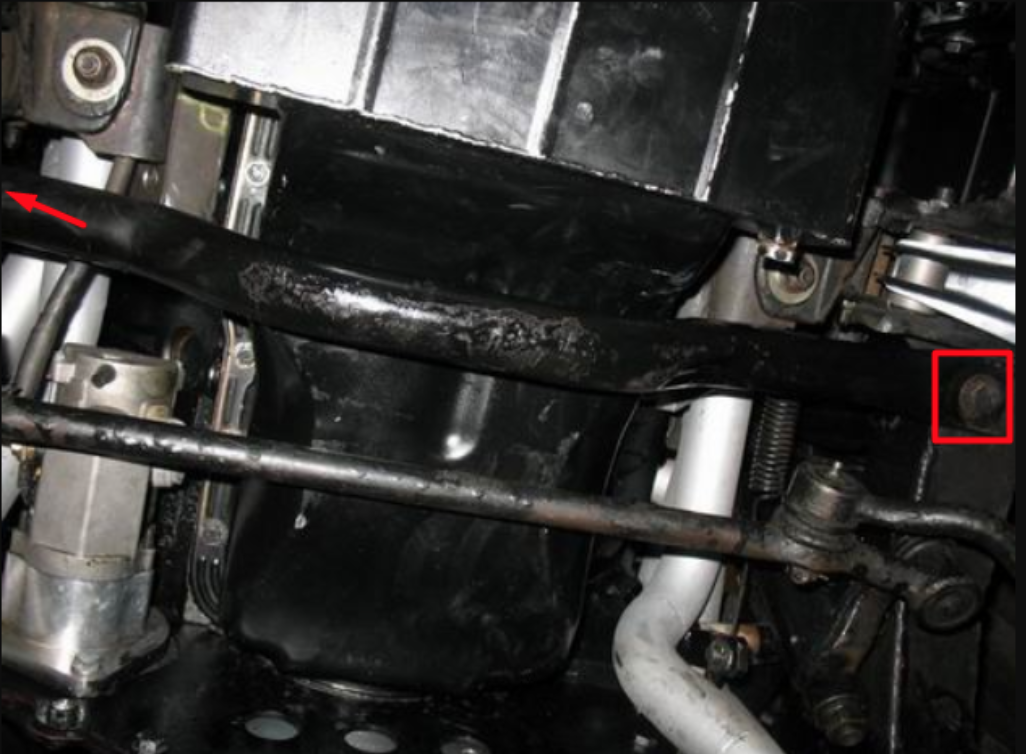

Ôter la barre de maintien, elle est vissée dans le longeron, les boulons sont rouillés, vous allez en baver.

Les 2 boulons sont accessibles par les ailes en ôtant ou en braquant les roues.

Attention, cette barre a un sens de montage (droite/gauche mais non confirmé ), ce sera important au remontage. Pensez à noter ce sens si vous déplacez la barre.

Étape 11 : retirer le démarreur. Déconnecter le câble électrique et les 2 boulons. Attention il est relativement lourd, si vous travaillez couché sous l’auto (ou même debout) prenez vos précautions !

Étape 12 : ôter les boulons du carter d’huile.

Ils sont en 7/16 sauf les 4 aux extrémités qui sont en ½. Ceux immédiatement de chaque côté des arrondis.

Étape 13 : déposer le carter d’huile. Si vous devez forcer, attention au plan de joint. Posez-le à l’envers (à plat) à coté du nouveau et comparez-les.

Étape 14 : ôter/nettoyer l’ancien joint. Selon ce qui a été fait, cela peut être plus ou moins facile. Attention de ne pas abimer le plan de joint si vous devrez gratter. Utiliser une spatule/grattoir adapté, un tampon inox, de la paille de fer 000, du Loctite 7200 (ou autre décapeur chimique). Renseignez-vous AVANT.

Étape 15 : démonter la crépine, conserver les boulons et rondelles en cuivre. Démonter la pompe à huile, attention à la tige d’entrainement ! Conservez les boulons pour la nouvelle pompe.
Nettoyer les restes de joint sur le moteur le cas échéant.
Installer le nouveau joint sur la pompe à huile neuve et la réinstaller en faisant attention à bien aligner/insérer la tige d’entrainement.
Installer la nouvelle crépine et son joint neuf.

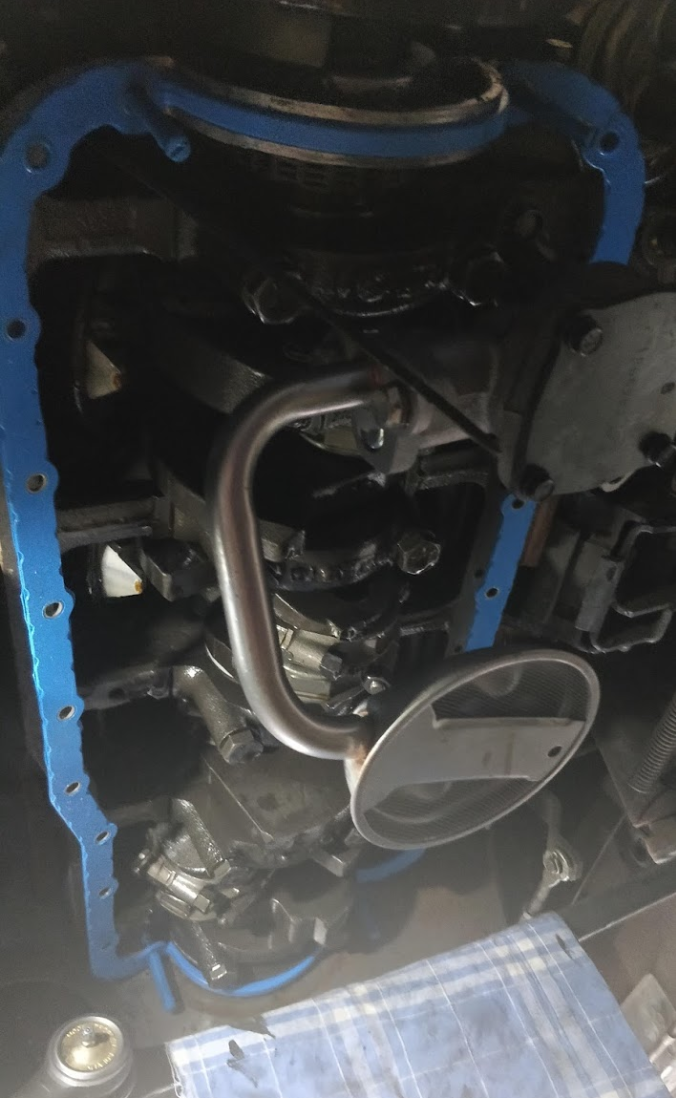

Étape 16 : Installation du nouveau joint de carter, Dans mon cas, un joint Felpro en une seule pièce.
Graisser légèrement et insérer les 4 tiges d’aide bleues dans les trous ½ pouce (cf. étape 12)
Clipser le nouveau joint sur les 4 tiges bleues
Vérifier que le nouveau joint est propre et entre bien dans les fentes prévues.

Étape 17 : Si votre nouveau carter est identique à l’ancien, l’installer avec les boulons 7/16. Remplacer ensuite 1 à 1 les tiges bleues par les boulons ½.
Si votre nouveau carter est différent/plus haut…. C’est la merde… enfin pas trop 😊
Dans ce cas il faut retirer le support du idler arm cote passager pour descendre le center link de quelques centimètres.

Une fois la barre de direction descendue, le nouveau carter passe.
il suffit de le manœuvrer et de le clipser sur les 4 clips bleus, puis réinstaller les boulons 7/16. Retirer ensuite les 4 clips bleus et installer les 4 boulons ½.
N’oubliez pas d’installer le bouchon de vidange sur le nouveau carter.

Étape 18 : Réinstaller le support de direction cote passager
Réinstaller le démarreur et le connecter
Réinstaller la barre de renfort

Étape 19 : Remplir votre nouveau carter d’huile
Vérifier qu’il n’y a pas de fuite au niveau du filtre et de l’intercalaire.
Faites tourner le moteur quelques minutes tout en vérifiant l’absence de fuite au niveau du carter/intercalaire/radiateur d’huile, vérifiez aussi la pression d’huile.
Faites un appoint d’huile si nécessaire.

Étape 20 : Corriger les éventuels problèmes et sinon ranger le bazar, nettoyer les outils et aller vous désaltérer 😊

N’oubliez pas de vérifier le serrage de la barre de renfort et du support de direction cote passager après un essai routier

Si vous imprimez ce tuto, cet espace est pour vos notes.

  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
  •
